你現在的位置:網站首頁 > 產品展示鋼結構生產線 產品展示

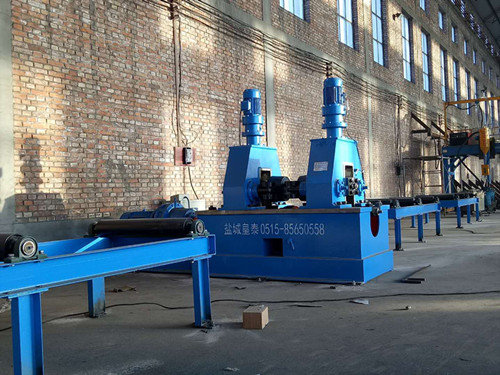

 JZJ-800 H型鋼翼緣矯正機
來源: 點擊數:4873次 更新時間:2020/2/26 9:23:36


一、用途

JZJ系列型鋼矯正機是專門用于H型鋼焊接后翼板變形校正的設備。

二、技術參數

型號

參數

項目

JZ-800

輸入滾道長度(m

6

輸出滾道長度(m

6

翼板寬度(㎜)

200-800

翼板厚度(㎜)

6-40®

最小幅板高度(㎜)

350200

最大幅板高度(㎜)

1500

材質

Q235(其它材料以強度類比,Q34570%

校正速度(mm/ min

12000

傳動功率(KW

11

電源

380V 3P

注:厚度與寬度須符合下表,材質為Q235A

S

 ~25

25~28

30~35

35~40

   B

200~800

350~800

500~800

600~800

三、工作原理與結構特性

1、 工作原理

校正原理是利用鋼材的塑性和彈性混合變形區特性為工作起點,工作時上下壓輪使鋼材產生塑性和彈性混合變形,變形量大于鋼材焊接變形,變形方向與焊接變形相反,放松后利用彈性恢復以達到校正目的。

2、結構特性

       該系列機器主要由以下幾部分組成:1上壓裝置,2機身,3傳動部分,       4電控裝置部分。

A、上壓裝置是由上部機身架,下壓滑塊,傳動部件,支撐部分組成,傳動靈活,滑動靈活等特點,同時保證良好的剛度。

B、機身由型材和鋼板焊接而成。

C、傳動部件由:軸承、滾輪、支架、軸、減速機、電機等部件組成。

D、電控裝置部分由按鈕、接觸器、空氣開關等部件組成。



四、安裝調試

本機主機在工廠內已做好調試工作,為保證質量必須進行下列工作:

1、 開箱后對機器進行清洗去污工作。

2、 對工作臺面,滑道,滑塊加防銹油。

3、 整機安裝基礎應進行二次澆灌(按基礎圖進行施工)。

4、 安裝滾道時,應使前后滾道面低于主傳動滾5-10㎜。

5、 對軸承滑動部件進行加油處理。

6、 試車前,對各傳動部件能夠手動的應手動檢查,不能手動的應點動檢查,直到靈活無卡阻時進行空車運轉,空車運轉10-20分鐘(正反轉上下全部運轉)后,再加輕載運轉,為保證機器的壽命在機器磨合時最好不要加重載,在機器正常工作1月后可以滿負荷運轉。

五、操作規程

1、啟動前目視滾道部件上有無雜物,清除雜物,確保正常運轉。

2、根據被校H型鋼翼板寬度和厚度調整好上壓滾(只能在靜態(停車)下調整)和主滾的位置,調整好兩支撐臂的位置,(兩側要對中,且留有約1㎜間隙)根據用戶經驗一般在翼板超過20㎜時,一次矯正效果不好,要分幾次校正,(左右機架的開檔調整時注意壓緊螺栓的連接情況,調整前松開全部螺栓,調整后擰緊全部螺栓)。

3、調整好后,首先空運轉一周,聽看檢查一次,確保設備正常運轉。

4、加載運行,根據實際情況中途可停車,進行有必要的二次調整(所做項目和1同樣),確保產品合格。

5、校正完畢后檢驗產品校正情況,再次調整(在大批量(同類型)生產時可做)。

六、維護保養

1、要經常注意運動件結合處的異常現象,緊固件的松動。

2、機械在運轉工作過程中,絕對不準許啟動壓下升降裝置。

3、靠近傳動一邊,在工作過程中不得近人,防止意外發生。

4、各種矯正件不準許在本機軌道上翻轉或堆放。

7、 上班使用前對各滑動部位進行潤滑并檢查。

七、更換附輥(選項)

1、根據用戶使用情況,可另外采購小壓輥一副。只限于校正腹板高度160mm以上,翼板厚度20㎜以下。

2、在校正翼板200-400時要更換壓滾時,將原來壓滾及滑板拆卸下來,并裝上小壓輥,調整好后空轉一周。

3、幅板導向滾可同時更換。

外形尺寸mm:長×寬×高(3400×1100×1950)

、提供的配置部件(40型)

1、主機動力采用BWED3927-187-11Kw擺線針輪減速機(常州)

2、壓輪升降采用YD112/10.8低速電機(常州)

3、主壓滾輪2付、主扶正輪4套,小輥一對

4、輸出、輸入滾道 3*4節

5、電控柜1臺 , 電器(正泰)

十、易損件

    大壓輪,小壓輪,主傳動滾輪,腹板扶正輪。

十一、技術文件

1、基礎圖(合同生效后發用戶)

2、整機使用說明書

3、裝箱單

十二需方提供的部件

1、按供方提供的資料做好基礎

2、減速機用(40-46號機械油)

    3、10平方電源線

4、膨脹螺栓
